一，電氣連接二，初次上電三、安全配置四，機器人零點校正
DANGER 危險!
必須安裝固定好機器人，才能通電操作機器人，否則在操作不當?shù)那闆r下，機器人容易摔倒，造成設備損壞或人員安全問題。
機器人初次通電——電氣連接

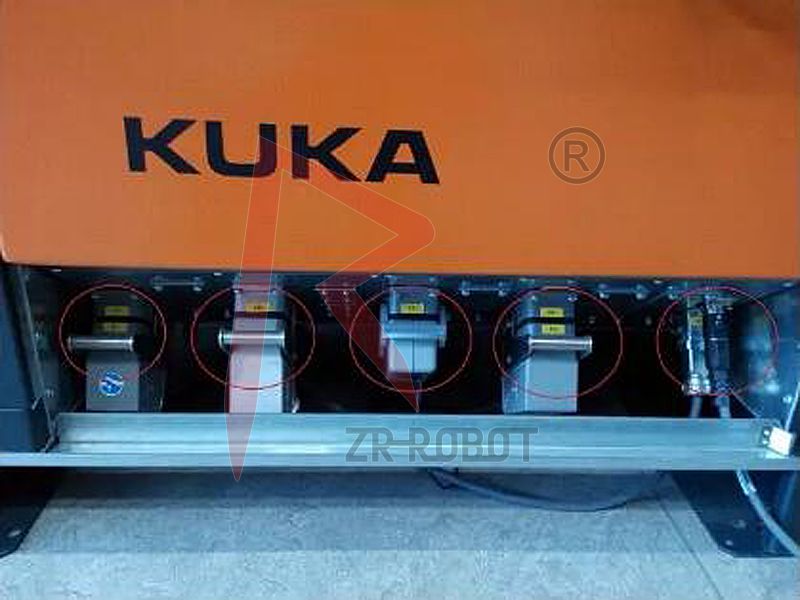

控制柜（標準型）接口圖示如下：
機器人初次通電——電氣連接

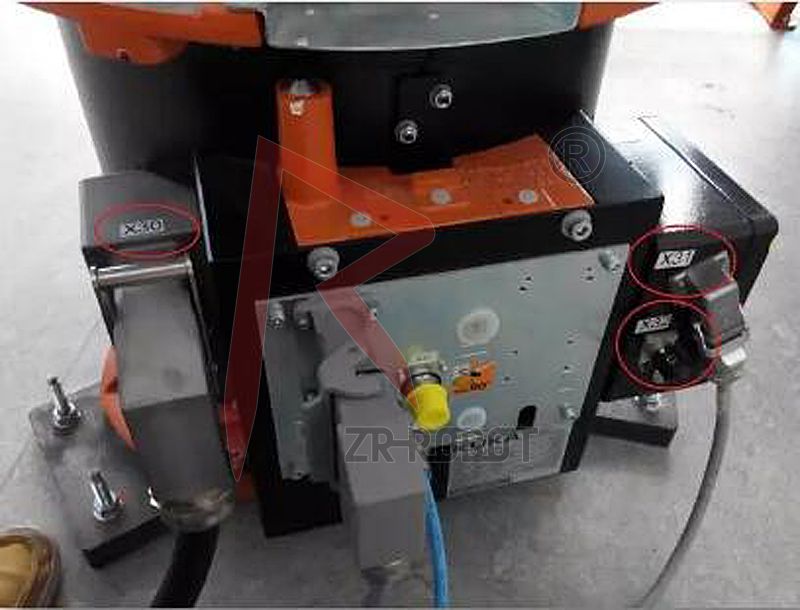

機器人本體接口圖示如下：
機器人初次通電——電氣連接
以上為控制柜和機器人的示例接口，控制柜型號和機器人型號不一樣，對應接口會略有差別，但標簽會是一樣的，請留意。
對應接口的接線及說明如下：
1，X1接頭：控制柜供電接口。
（1）KRC4stand&KRC4Midsize&KRC4Extend：三相四線制，380VAC交流電；
①KRC4stand&KRC4Midsize額定功率：13.5kVA
②KRC4Extend額定功率：根據配置不同，功率不同，如有需要請聯系庫卡（2）KRC4Compact&KRC4Smallsize：歐洲標準插頭，220VAC交流電，額定功率2kVA；其中，220VAC供電插頭已接好，直接接入即可；

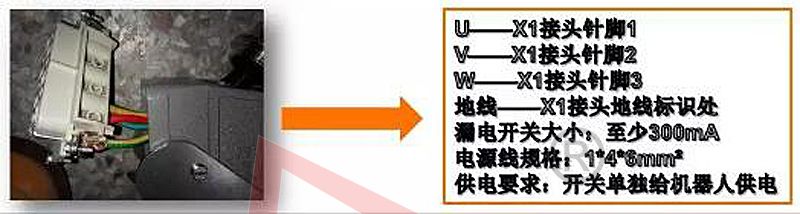

380VAC供電插頭需用戶接入，如下：
機器人初次通電——電氣連接
2，X11：機器人安全回路接口，接線圖根據控制柜型號不同，接線方式也不一樣。
（1）KRC4stand&KRC4Midsize&KRC4Extend控制柜：

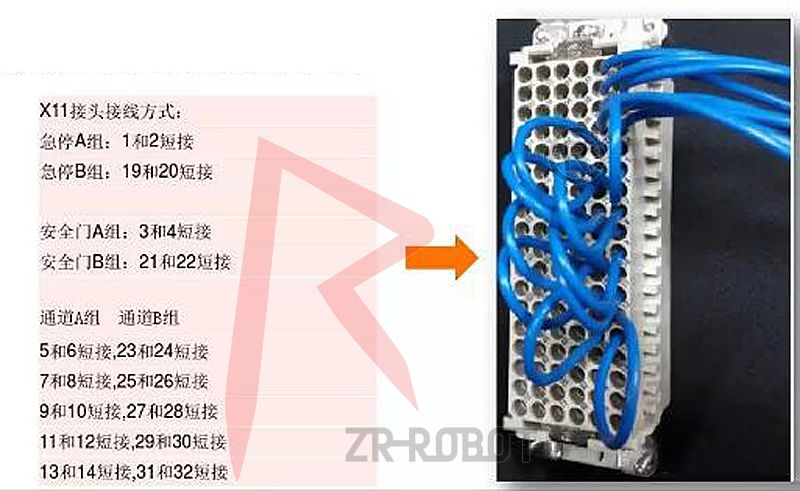

急停、安全門信號說明：建議接入相應的安全裝置里，如果確定不需要接入，將相應的通道短接即可，如下所示：
機器人初次通電——電氣連接
2，機器人安全回路接口，接線圖根據控制柜型號不同，接線方式也不一樣。

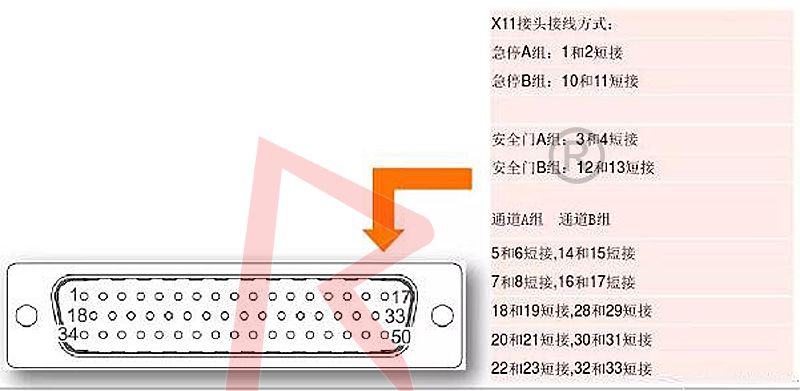

（2）KRC4Compact&KRC4Smallsize控制柜：
急停、安全門信號說明：建議接入相應的安全裝置里，如果確定不需要接入，將相應的通道短接即可，如下所示：
機器人初次通電——電氣連接
3，X51：集線器，用于客戶信號線、通訊總線、網線等的接入，目的防塵防水。
4，X20-×30：控制柜接口-機器人本體接口，控制柜到機器人本體的動力線。
5，X21-×31：控制柜接口-機器人本體接口，控制柜給機器人本體的數據線。

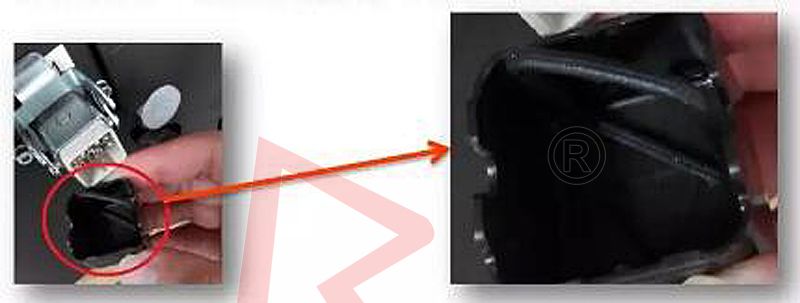

注意：取下機器人本體X31接頭的黑色保護蓋時，密封圈易隨著保護蓋一起掉出來，需將密封圈取出并重新接入到×31接頭。
6，X19：控制柜接口，用于接入庫卡示教器SmartPAD。
7，×32：機器人本體接口，用于接入庫卡零點校正工具，校正機器人零點。
機器人初次通電——電氣連接

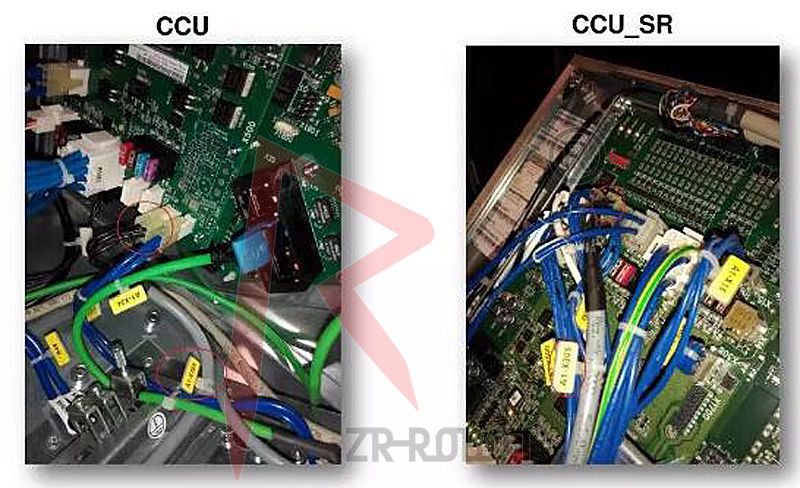

8，控制柜內部蓄電池X305接口接入到控制柜控制單元（CCU或CCU_SR），圖示如下
機器人初次通電——電氣連接

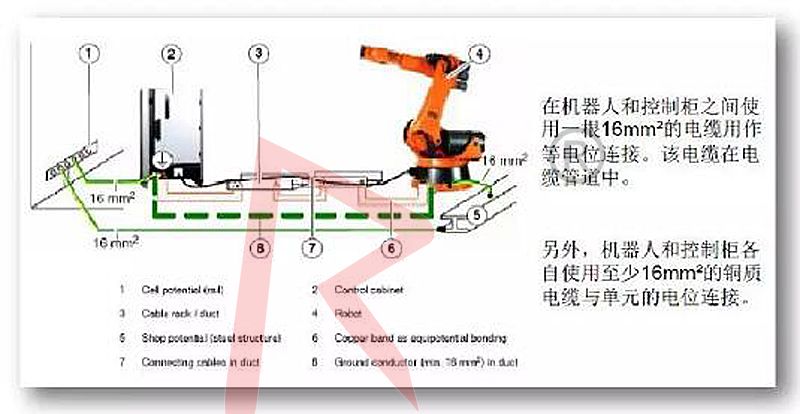

9，機器人系統的接地，如下圖的示例：等電位連接
機器人初次通電——電氣連接

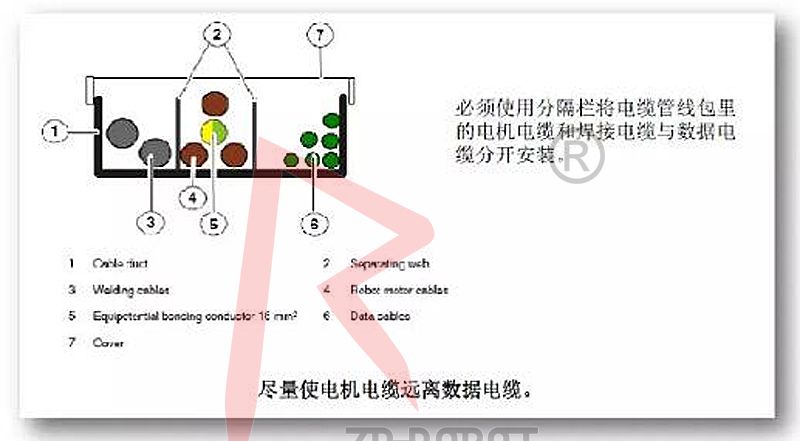

10，機器人配套線纜的現場布線，如下圖：
機器人初次通電——初次上電
在做好電氣連接后，在機器人通電前，必須用萬用表測量控制柜的供電大小，確認電源沒有缺相，電壓的等級符合機器人對電源的要求，確認完畢后即可通電。

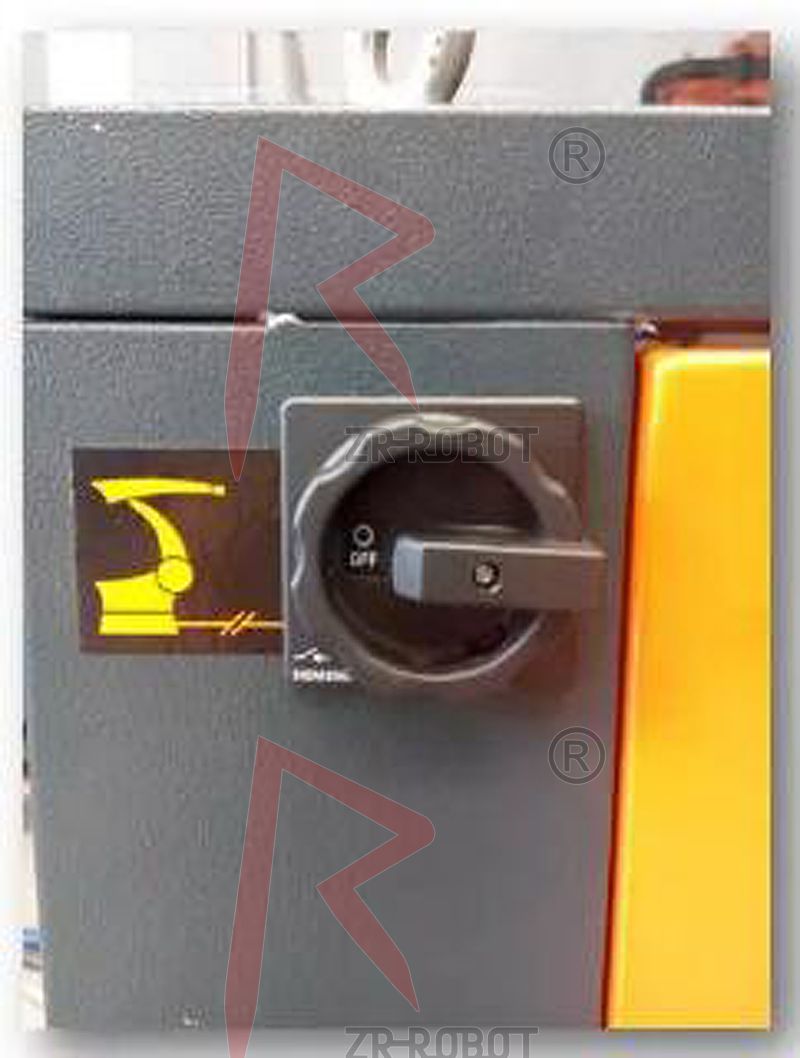

備注：控制柜型號差異，電源的上電開關會有所不同
機器人初次通電——初次上電
機器人初次通電——初次上電

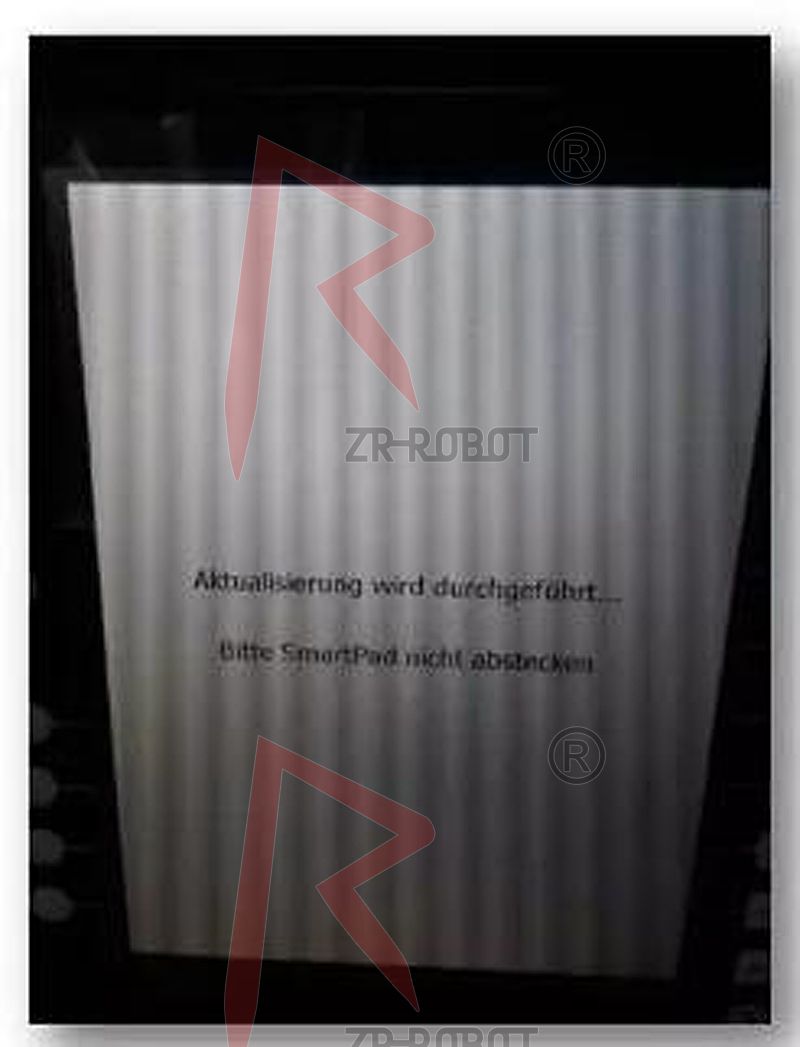

機器人第一次上電，示教器有時會出現如下界面，屆時請耐心等待機器人最后的上電完成，進入到KSS系統里，圖片如下：
機器人初次通電——初次上電

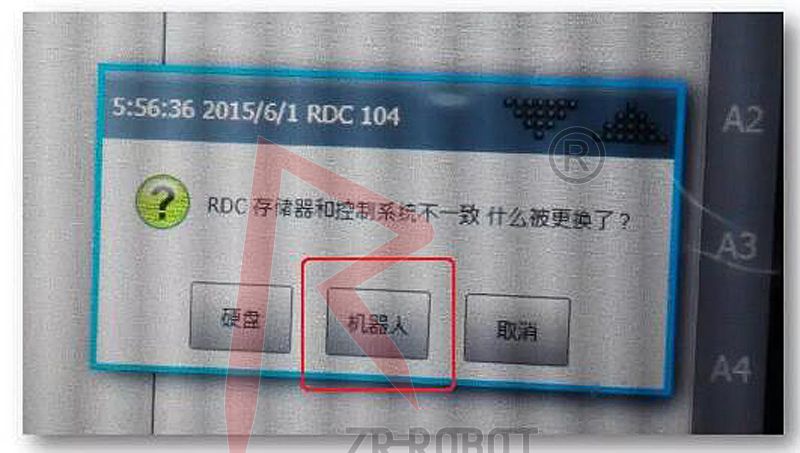

機器人KSS系統里，會提示選擇機器人信息的對話框，選擇“機器人”按鈕，如下：
機器人初次通電——初次上電

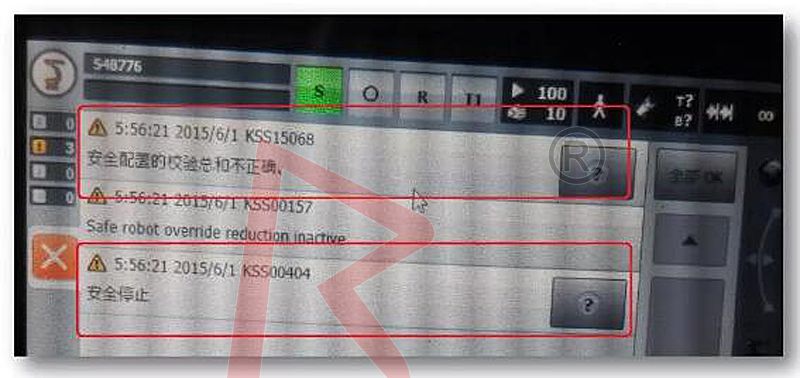

承接上一步驟，通過示教器確認所有消息，單擊消息提示區域，此時一定會彈出如圖所標示的報警消息，如下：
這種消息提示，需要我們確認機器人的安全配置。在某些情況下，配置項目下載到機器人激活時，也會有同樣的消息，同樣通過確認機器人安全配置來處理。
機器人初次通電——安全配置
安全配置目的：是為了控制柜系統的數據、KSS軟件的機器參數與實際機器人一致。
對于初次上電機器人，必須對此進行確認，才能正常操作機器人。步驟如下：

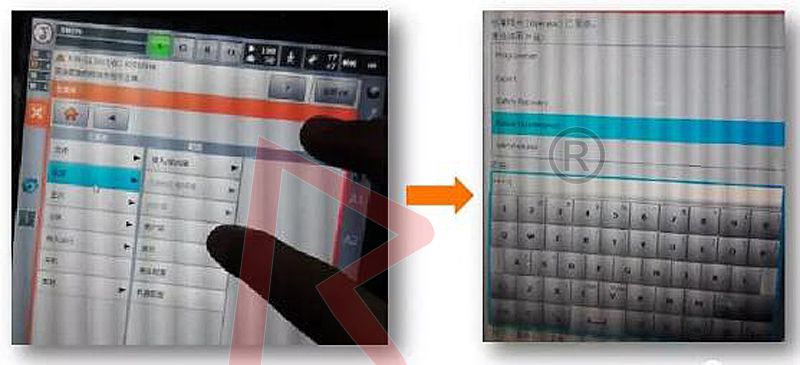

1，登陸到“SafetyMaintenance”（安全調試人員）：
進入：“主菜單配置>用戶組”，選中對應用戶組，輸入登陸密碼“kuka”完成登陸。
機器人初次通電——安全配置
安全配置目的：是為了控制柜系統的數據、KSS軟件的機器參數與實際機器人一致。
對于初次上電機器人，必須對此進行確認，才能正常操作機器人。步驟如下：

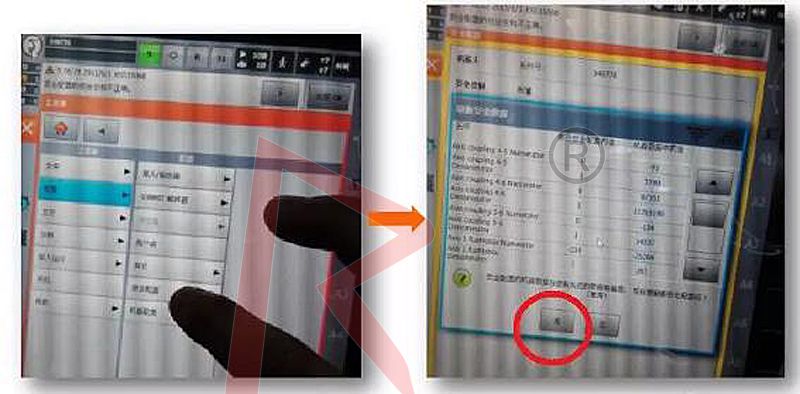

2，進入菜單“主菜單>配置>安全配置”，如果有彈出如下的界面，單擊“是”，如圖
機器人初次通電——安全配置
安全配置目的：是為了控制柜系統的數據、KSS軟件的機器參數與實際機器人一致。
對于初次上電機器人，必須對此進行確認，才能正常操作機器人。步驟如下：

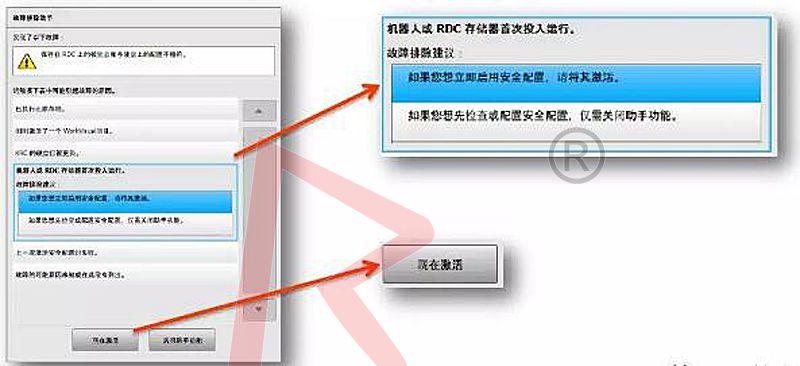

3，完成上述兩步，示教器界面會彈出“故障排除助手”對話框，選擇“機器人或RDC存儲器首次投入運行”字段，然后單擊下面的“現在激活”：
機器人初次通電——安全配置
安全配置目的：是為了控制柜系統的數據、KSS軟件的機器參數與實際機器人一致。
對于初次上電機器人，必須對此進行確認，才能正常操作機器人。步驟如下：

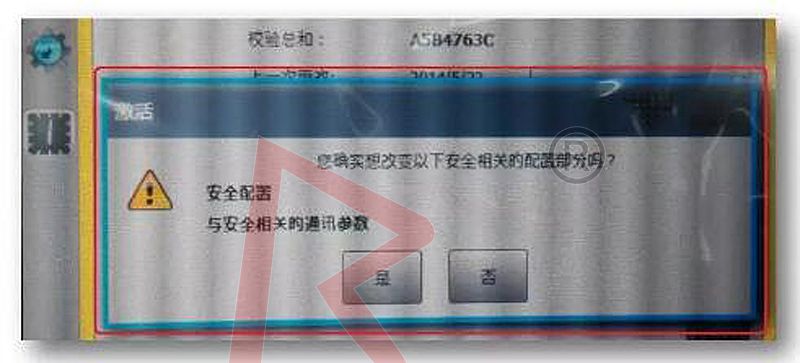

4，在彈出來的確認對話框，選擇“是”：
5，等待安全參數配置完全并回到KSS界面，然后單擊確認所有消息，即能上電操作機器人。
機器人初次通電——機器人零點校正
經過安全配置的操作，有時還會有報警消息“零點校正Ax”，X表示第幾個軸丟失了零點。這時，只需要操作機器人進行零點校正即可。
零點校正的方式有2個：其一電子校正工具EMD或者M(jìn)EMD，其二千分表。

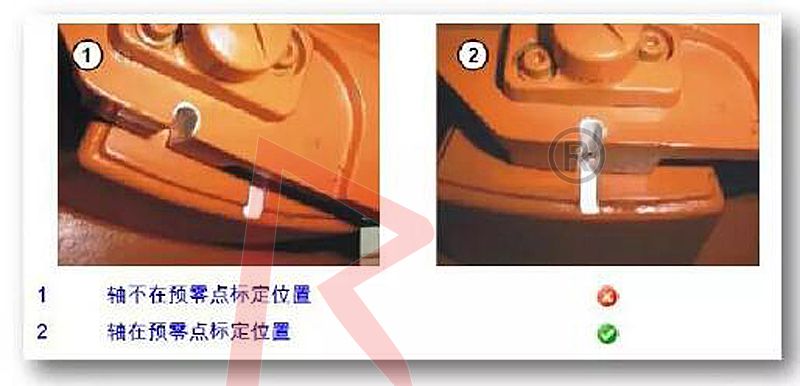

零點校正的前提：將機器人軸移動到預校正零點的位置（如下圖），每個軸的標識會有差異。
機器人初次通電——機器人零點校正

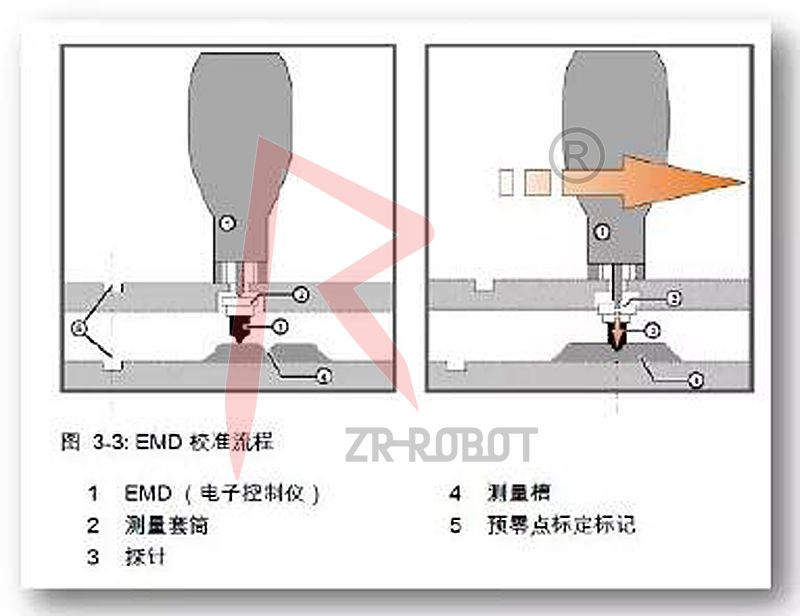

零點校正的原理：最凹槽的位置，即是該軸機器人機械零點的位置。電子校正工具根據操作步驟，自行找到零點；千分表屬于手動方式，需要尋找千分表盤“指針”的拐點位置來確認。
