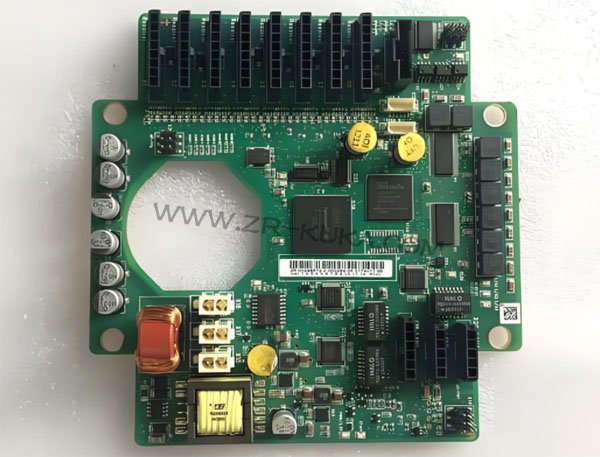

庫卡機器人中的PCB線路板是整個機器人控制系統的核心組成部分。它就像是機器人的“神經系統”，負責在各個組件之間傳遞電信號，協調機器人的各種動作。從控制機器人的關節運動到處理傳感器傳來的信息，PCB線路板都起著至關重要的作用。一旦PCB線路板出現故障，庫卡機器人將無法正常工作，這就凸顯了對其進行維修的重要性。
二、常見的庫卡機器人PCB線路板故障類型
短路故障
短路是PCB線路板較為常見的故障之一。這可能是由于線路板上的焊點相鄰過近，在長期使用過程中，由于震動或者溫度變化等因素，導致焊點之間的絕緣層被破壞，從而使兩個原本不應導通的線路連接在一起。在庫卡機器人頻繁運動的過程中，其內部的PCB線路板會受到一定程度的震動，這種震動可能會使原本細微的線路間距發生變化，引發短路。
另外，元件損壞也可能導致短路。比如，某個電容可能會因?yàn)檫^(guò)壓而被擊穿，形成短路通道。在這種情況下，在庫卡機器人PCB線路板維修時，就需要找出被擊穿的電容并進行更換。
開路故障
開路故障意味著線路板上的某條線路中斷，無法正常傳輸電信號。這可能是由于線路板上的銅箔被腐蝕或者斷裂。在庫卡機器人的工作環境中，如果存在潮濕或者腐蝕性氣體，就可能會對PCB線路板的銅箔造成侵蝕，導致線路斷開。
元件的引腳折斷也是造成開路的一個原因。在機器人組裝或者運輸過程中，如果受到外力撞擊，某些元件的引腳可能會折斷，從而在元件與線路板之間形成開路。在庫卡機器人維修中，需要通過檢測工具準確找到開路的位置，然后進行修復。
元件故障
除了上述因元件損壞導致短路或開路的情況外，元件本身的性能下降也會影響PCB線路板的正常工作。例如，芯片可能會因?yàn)檫^(guò)熱而出現性能不穩定的情況。在庫卡機器人長時間高強度工作時，其PCB線路板上的芯片會產生熱量，如果散熱系統存在問題或者芯片本身的散熱設計不佳，芯片就可能過熱。
電阻、電感等元件也可能因?yàn)槔匣淖兤錁?biāo)稱值，從而影響整個電路的電氣性能。在庫卡機器人PCB線路板維修時，需要對性能異常的元件進行檢測和更換。
三、庫卡機器人PCB線路板維修的流程與方法
故障檢測
首先要進行外觀檢查。維修人員需要仔細觀察PCB線路板的表面，查看是否有明顯的燒焦痕跡、焊點脫落或者元件損壞的跡象。例如，如果看到某個元件表面有黑色燒焦的斑點，就可以初步判斷這個元件可能存在故障。
然后使用專業的檢測工具，如萬用表。通過測量線路板上各個點之間的電阻、電壓等參數，來判斷線路是否短路或者開路。對于芯片等復雜元件，可以使用示波器來檢測其輸入和輸出信號的波形是否正常。在庫卡機器人PCB線路板維修的檢測階段，準確判斷故障位置是非常關鍵的一步。
元件更換
如果在檢測過程中發現某個元件損壞，就需要進行更換。在更換元件時，要確保所使用的元件與原元件的型號、規格完全相同。例如，更換芯片時，要注意芯片的封裝形式、引腳定義和工作參數等都要匹配。
在庫卡機器人PCB線路板維修中，對于一些貼片元件的更換，需要使用專業的焊接設備，如熱風槍。在焊接過程中，要嚴格控制焊接溫度和時間，以免對線路板和周圍元件造成損壞。
線路修復
對于線路板上的短路故障，如果是由于焊點之間的絕緣層破壞導致的，可以使用絕緣漆等材料對短路點進行隔離處理。如果是銅箔斷裂導致的開路故障，可以采用飛線的方法，即用導線將斷裂的銅箔兩端連接起來。在進行飛線時，要確保導線的連接牢固，并且不會與其他線路發生短路。
在庫卡機器人PCB線路板維修中，對于線路板上的線路腐蝕問題，可以使用化學試劑對腐蝕部分進行清洗和修復，然后再對修復后的線路進行保護處理，如涂覆防潮漆等。
四、維修后的測試與驗證
在完成KUKA機器人維修后，需要進行嚴格的測試與驗證。首先要進行靜態測試，即不啟動機器人，只對PCB線路板進行通電，再次使用萬用表等工具測量各個關鍵節點的電壓、電阻等參數，確保其在正常范圍內。然后進行動態測試，將修復后的PCB線路板安裝回庫卡機器人，啟動機器人并進行一些簡單的動作測試，如關節運動、信號采集等，觀察機器人是否能夠正常工作。如果在測試過程中發現仍然存在問題，就需要重新對PCB線路板進行檢查和維修，直到機器人能夠完全正常運行。
