故障現象

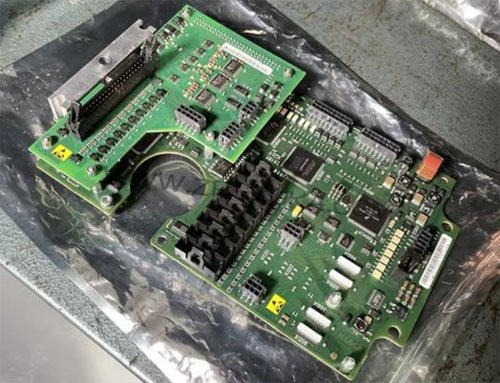

當庫卡機器人 C2 通用 RDW 板發生故障時，會呈現出多種異常表現。機器人可能會出現通訊中斷問題，操作界面與機器人本體之間無法進行正常的數據交互，致使操作人員無法對機器人下達指令，機器人也無法反饋運行狀態。例如在自動化裝配線上，機器人突然停止響應操作，生產線被迫停滯。同時，機器人的運動控制也可能出現偏差，在執行預設動作時，機械臂走位不準確，出現抖動、卡頓甚至無法動作的情況。此外，故障還可能引發機器人報錯，操作界面上顯示與 RDW 板相關的錯誤代碼，提示維修人員問題所在。
故障原因剖析
電氣元件老化
C2 通用 RDW 板上集成了大量的電氣元件，如電容、電阻、芯片等。隨著機器人長時間運行，這些元件會因持續通電、發熱等因素逐漸老化。電容可能出現鼓包、漏液，導致其儲能和濾波性能下降，影響電路板上的電壓穩定性。電阻的阻值也可能發生變化，使得電路中的電流分配異常。芯片老化則可能引發數據處理和傳輸錯誤，進而導致 RDW 板故障，這是庫卡機器人維修中常見的故障根源之一。
靜電與電磁干擾
工業生產環境復雜，存在大量的靜電和電磁干擾源。如果庫卡機器人在運行過程中受到強烈的靜電沖擊，可能會擊穿 RDW 板上的敏感電子元件。同時，周邊大功率設備產生的電磁干擾，也可能影響 RDW 板的正常信號傳輸和數據處理，導致其工作異常。例如在金屬加工車間，大量的焊接設備、電機等會產生較強的電磁干擾，增加了 RDW 板出現故障的風險。
RDW 板在工作時會產生熱量，若機器人的散熱系統出現故障，如散熱風扇停轉、散熱片積塵過多，熱量無法及時散發，RDW 板將長期處于高溫環境中。高溫會加速電氣元件的老化，降低其性能，甚至直接損壞元件，引發故障。而且，長時間的過熱還可能導致電路板上的焊點松動，造成電路連接不良。
故障檢測流程
外觀檢查
維修人員首先對 C2 通用 RDW 板進行全面外觀檢查。仔細查看電路板上的電氣元件是否有明顯的損壞跡象，如電容鼓包、芯片燒焦、電路板線路斷裂等。同時，檢查焊點是否牢固，有無虛焊、脫焊現象。外觀檢查能夠快速發現一些較為明顯的故障點，為后續深入檢測提供線索。
電氣參數測量
使用專業的檢測儀器，如萬用表、示波器等，對 RDW 板上的關鍵電氣參數進行測量。測量電容的容量、電阻的阻值、芯片引腳的電壓等，并與正常參數值進行對比。若參數出現偏差，說明對應的電氣元件可能存在問題，需要進一步排查，這是精準定位故障的重要步驟。
功能測試
將 RDW 板連接到專門的測試平臺，模擬機器人的工作環境，對其進行功能測試。觀察 RDW 板在不同工況下的數據傳輸、信號處理等功能是否正常。通過功能測試，可以全面評估 RDW 板的性能，確定故障范圍。
維修方法實施
元件更換
對于確定損壞的電氣元件，如老化的電容、損壞的芯片等，維修人員需按照庫卡機器人維修手冊，選擇同型號、同規格的優質元件進行更換。在更換過程中，使用專業的焊接工具，小心拆除舊元件，確保新元件焊接牢固，引腳連接正確，恢復 RDW 板的正常電路功能。
電路板修復
若 RDW 板的電路板線路出現斷裂、短路等問題，維修人員需使用導線進行搭橋修復，或采用專業的電路板修復技術，去除短路點，恢復電路的連通性。修復后，再次進行電氣參數測量和功能測試，確保RDW板工作正常。
優化散熱與防護
檢查并修復機器人的散熱系統，清理散熱風扇和散熱片上的灰塵，確保散熱良好。同時，采取防靜電和電磁屏蔽措施，如在 RDW 板周圍安裝防靜電屏蔽罩，減少靜電和電磁干擾對其的影響，預防故障再次發生。完成庫卡機器人RDW板維修后，將 RDW 板安裝回庫卡機器人，進行整體調試，確保機器人恢復正常運行，充分體現庫卡機器人維修的專業性和重要性。
